4-навивочные рукава для тяжёлых условий
| Бренд | Стандарт | Внутр. Ø, мм | Внутр. Ø, дюйм | Внешн. Ø, мм | Давление, бар | Радиус, мм | Температура | Цена | Доступно | |
|---|---|---|---|---|---|---|---|---|---|---|
| Технокримп | EN 856 4SH | 12 | 1/2 | 24.4 | 420 | 230 | -40/+100 | — ₽ | В наличии | |
| Технокримп | EN 856 4SH | 16 | 5/8 | 28 | 420 | 250 | -40/+100 | — ₽ | Под заказ | |
| Технокримп | EN 856 4SH | 20 | 3/4 | 32 | 414 | 280 | -40/+100 | — ₽ | На складе | |
| Технокримп | EN 856 4SH | 25 | 1 | 38.2 | 379 | 340 | -40/+100 | — ₽ | Под заказ | |
| Технокримп | EN 856 4SH | 32 | 1 1/4 | 45.4 | 324 | 460 | -40/+100 | — ₽ | На складе |

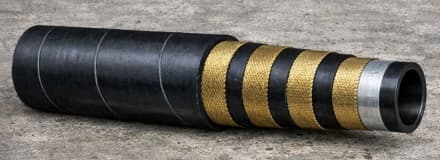

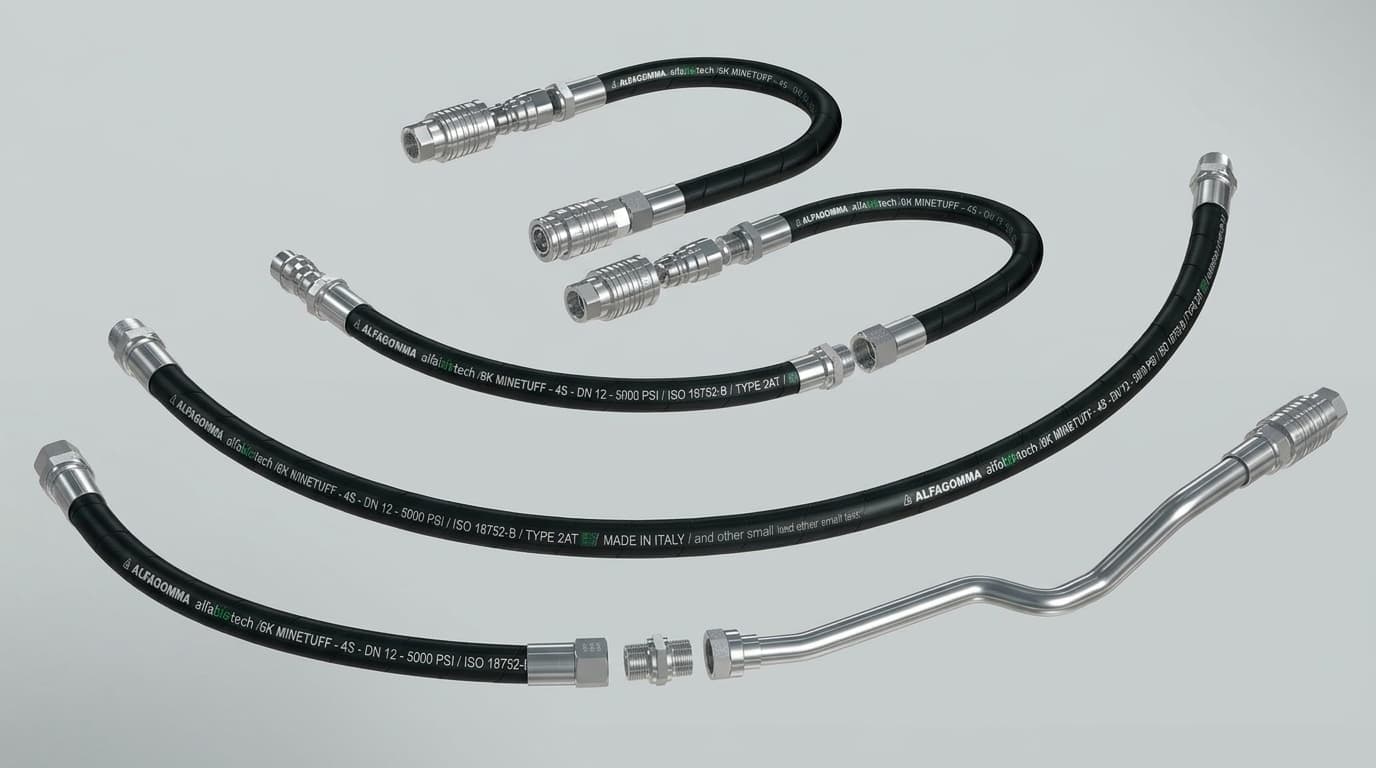

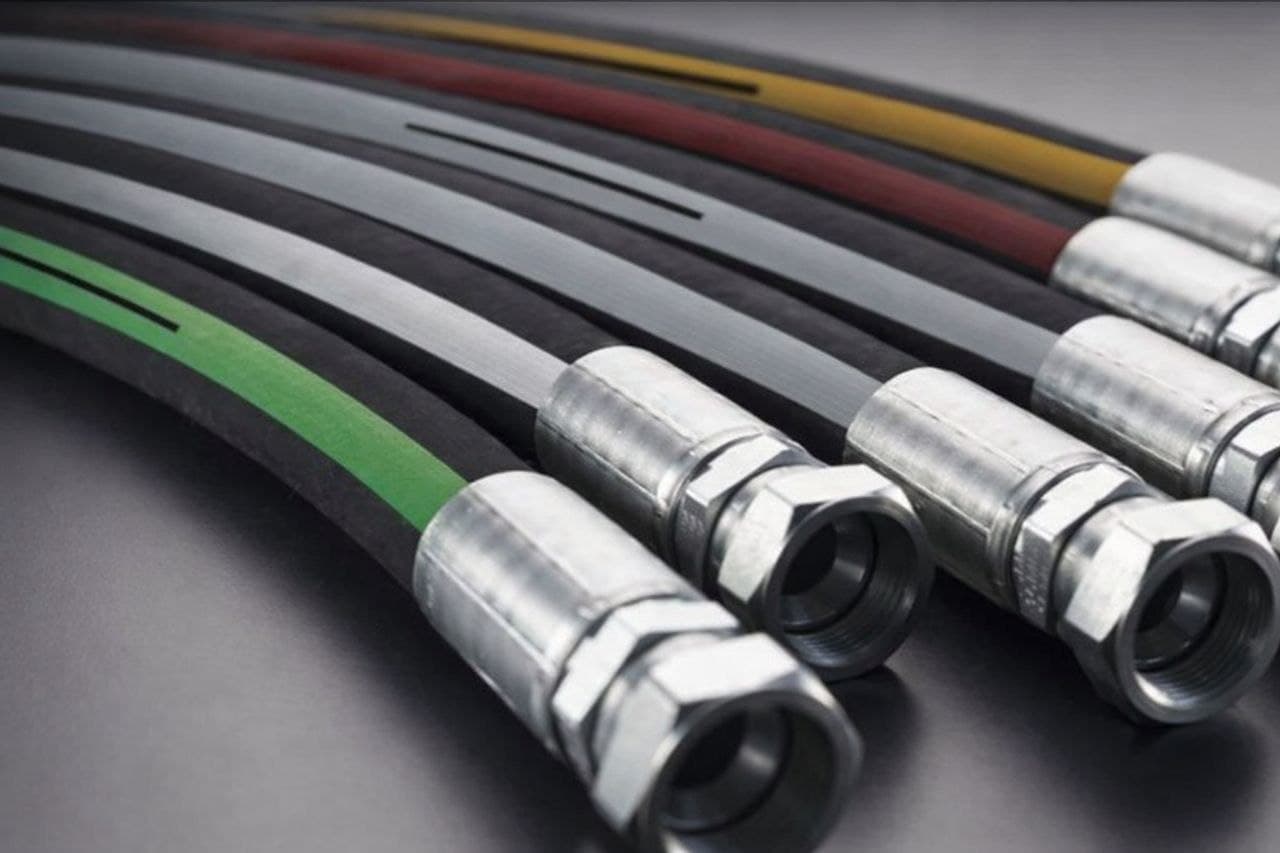

Рукава стандарта 4SH (EN 856 4SH) — решение для систем с рабочим давлением до 420 бар. Четыре спиральных слоя стальной проволоки обеспечивают максимальную прочность и устойчивость к интенсивным импульсным нагрузкам.
4SH применяется в тяжёлой горнодобывающей, карьерной и строительной технике, где требуется стабильная работа при экстремальных давлениях и жёстких условиях эксплуатации.
Несмотря на четыре слоя армирования, современные 4SH рукава сохраняют приемлемую гибкость, позволяющую прокладку в условиях ограниченного пространства.
Оба типа — четырёхспиральные рукава для высоких давлений, но отличаются конструкцией навивки и наружным диаметром. 4SH (EN 856 4SH) — основной стандарт для тяжёлой техники. 4SP — близкая альтернатива, замена возможна при совместимости фитингов.
4SH (EN 856 4SH) и 4SP — оба четырёхспиральные, но различаются методом укладки проволоки и геометрией. Наружный диаметр у одного и того же DN может отличаться.
4SH рассчитан до 420 бар. 4SP имеет сопоставимые или близкие пределы. При замене важно проверять таблицы производителя по каждому диаметру.
Фитинги для 4SH и 4SP не всегда взаимозаменяемы — различаются посадочные размеры. Замена возможна, если наружный диаметр вписывается в трассу.
| Параметр | 4SHВ каталоге | 4SP |
|---|---|---|
| Стандарт | EN 856 4SH | Близкий стандарт, иная конструкция навивки |
| Наружный диаметр | Стандартные размеры по EN 856 | Может отличаться при том же DN |
| Рабочее давление | До 420 бар | Сопоставимое, проверять по каталогу |
| Фитинги | Обжимные фитинги для 4SH | Требуют совместимых фитингов, не всегда взаимозаменяемы |
| Типичные сферы применения | Карьерная техника, горнодобыча, тяжёлые прессы, гидростанции | Аналогичные, при совместимости размеров |
Что говорят клиенты о рукавах 4SH: подбор, эксплуатация и результаты.
Парк из 12 экскаваторов работал в режиме 24/7, на стрелах стояли рукава попроще — разрывы каждые 2–3 недели. По рекомендации Technocrimp перешли на 4SH на критичных участках. Подбор сделали по давлению и диаметрам за день, по спецификации всё совпало. За три месяца аварийных замен стало в полтора раза меньше. Сейчас держим запас 4SH на складе и меняем по регламенту.
На трёх прессах были нестабильные циклы, микроподтекания, повторные ремонты. Technocrimp помогли собрать карту узлов, выявили проблемные участки по давлению и температуре. Заменили сборки на 4SH с запасом по импульсам, внедрили контроль момента затяжки. Стабильность цикла улучшилась, повторных ремонтов стало меньше. За квартал — минус около 20% простоев.
Мы сервисный центр, обслуживаем карьерную технику и прессы. Для тяжёлых режимов — ударные нагрузки, пульсации — Technocrimp рекомендуют 4SH. Поставляем клиентам по их заявкам. За два года рекламаций по качеству не было. Подбор по маркировке и параметрам делают быстро, доставка в срок.
Нужен подбор под вашу задачу? Пришлите фото маркировки — подберём серию и соединение.
Проверьте перед монтажом: из‑за этих ошибок чаще всего появляются течи, перетирания и быстрый износ.
Приводит к ускоренному износу и повреждениям. Прокладывайте с плавным изгибом, используйте угловые фитинги.
Работа на кручение снижает ресурс. Следите за прокладкой и ориентацией рукава при монтаже.
Частая причина «потеет/течёт». Сверяйте тип соединения (конус/плоскость/кольцо).
Неправильная матрица/режим обжима вызывает течи и повреждения. Соблюдайте техкарту или заказывайте сборку.
В местах контакта с рамой/кромками нужна защита и фиксация трассы.
На подвижных узлах без запаса рукав постоянно нагружен. Дайте запас под ход и вибрации.
Не уверены в подборе? Пришлите фото маркировки или соединения
Типовые сферы использования серии 4SH.
стрелы экскаваторов / гидролинии ковшей / подъёмные цилиндры
Для гидролиний со скачками нагрузки: стрелы, ковши, цилиндры, тяжёлые режимы.
прессовые линии / гидростанции / насосные узлы
Когда важна стабильность на циклах и резерв по режиму — прессовые и насосные линии.
буровые установки / конвейеры / погрузчики
При риске истирания и контакта с конструкциями — нужна защита и корректная трассировка.
опорные контуры / гидролинии подъёма / тормозные системы
Для критичных узлов, где важна безопасность — опорные контуры, гидролинии подъёма.
прессовые линии / кузнечное оборудование / прокатные станы
Когда простои дорогие — нужен выносливый вариант с запасом по импульсам и температуре.
стрелы экскаваторов / самосвалы / буровые
Экскаваторы и самосвалы с экстремальными нагрузками — абразив, вибрации, ударные циклы.
Для тяжёлых условий рекомендуем:
Проблема → Решение → Результат. Реальные примеры оптимизации гидросистем.
Парк экскаваторов и самосвалов работал в режиме 24/7 на абразивной среде.
Проблема: Недорогие рукава часто рвались на стрелах экскаваторов: аварийные простои и внеплановые выезды сервиса.

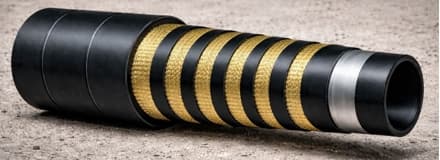

Решение: Провели аудит линий, перевели критичные узлы на 4SH/R15, унифицировали фитинги, добавили маркировку сборок и регламент замены.
До: 19
После: 12
До: 78
После: 51
Период: июнь-август 2025, по журналам ремонтных заявок клиента.
Линии прессов и гидростанций с непрерывным циклом и жесткими требованиями к стабильности.
Проблема: На прессовых линиях были утечки и нестабильное давление из-за неунифицированных соединений.
Решение: Собрали карту узлов, заменили сборки на единый стандарт, внедрили комплект ЗИП на складе и контроль момента затяжки.
До: 126
После: 98
До: 34
После: 24
Период: Q3 2025, по отчетам службы главного механика.
Техника работала в поле при пыли, грязи и заметных перепадах температур между сменами.
Проблема: В период посевной возникали частые отказы в гидролиниях из-за перепадов температур и пыли.
Решение: Подобрали морозостойкие серии рукавов, усилили защиту трасс от истирания и подготовили наборы быстрой замены в поле.
До: 27
После: 20
До: 540
После: 442
Период: апрель-октябрь 2025, по сервисным ведомостям клиента.
4 шага: давление → температура → диаметр → соединения.
