Максимальная устойчивость к пульсациям
| Бренд | Стандарт | Внутр. Ø, мм | Внутр. Ø, дюйм | Внешн. Ø, мм | Давление, бар | Радиус, мм | Температура | Цена | Доступно | |
|---|---|---|---|---|---|---|---|---|---|---|
| Технокримп | SAE 100R15 | 32 | 1 1/4 | 51.5 | 420 | 445 | -40/+100 | — ₽ | Под заказ | |
| Технокримп | SAE 100R15 | 38 | 1 1/2 | 59.6 | 420 | 530 | -40/+100 | — ₽ | Под заказ |

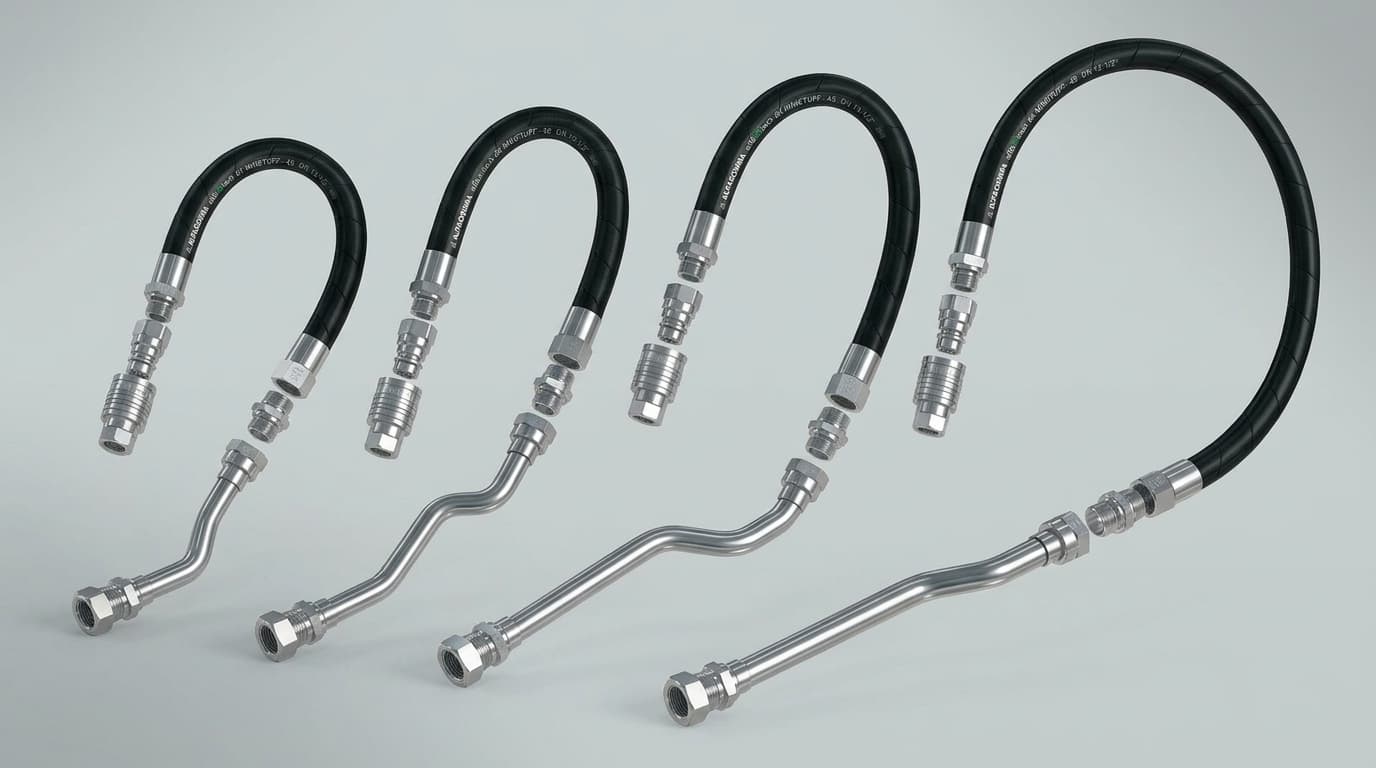

Рукава стандарта R15 (SAE 100R15) — компактная альтернатива рукавам 4SH для средних и средне-высоких давлений. При рабочем давлении до 350 бар R15 сохраняет меньший наружный диаметр и лучшую гибкость.
R15 часто выбирают для мобильной техники, где критичны габариты и масса рукавов. Компактные размеры позволяют прокладывать трассы в стеснённых условиях без потери давления.
Спиральное армирование обеспечивает высокую импульсную стойкость при меньшем весе по сравнению с 4SH, что особенно ценно для сервисных бригад на выезде.
R15 и 4SH — оба спиральные рукава, но R15 компактнее и легче при давлении до 350 бар. 4SH — для максимальных нагрузок до 420 бар. Выбор зависит от давления, габаритов и условий монтажа. Фитинги несовместимы — для каждого типа свои обжимные фитинги.
R15 (SAE 100R15) спроектирован как компактная альтернатива 4SH: при сопоставимом давлении до 350 бар имеет меньший наружный диаметр и вес.
4SH — до 420 бар. R15 — до 350 бар. Для большинства мобильной и сервисной техники R15 достаточно, 4SH — когда нужен максимальный запас.
R15 гибче и легче, проще прокладывать в стеснённых условиях. 4SH — для тяжёлых режимов, где критична импульсная стойкость.
| Параметр | R15В каталоге | 4SHВ каталоге |
|---|---|---|
| Рабочее давление | До 350 бар | До 420 бар |
| Наружный диаметр | Меньший при том же DN | Крупнее |
| Вес и гибкость | Легче, гибче — удобнее для монтажа в стеснённых условиях | Тяжелее, менее гибкий — максимальная прочность |
| Фитинги | Специализированные обжимные фитинги для R15 | Фитинги для 4SH, не совместимы с R15 |
| Типичные сферы применения | Сервисные автомобили, манипуляторы, компактная строительная техника, мобильные мастерские | Карьерная техника, экскаваторы 40+ т, буровые установки, тяжёлые прессы |
Что говорят клиенты о рукавах R15: подбор, эксплуатация и результаты.
У нас самосвалы и автогрейдеры, работают на стройке. На нагруженных участках гидравлики были частые разрывы — рукава не выдерживали пульсации. Перешли на R15 по рекомендации Technocrimp. Подбор сделали по давлению и диаметру, за полгода эксплуатации нареканий нет. R15 компактнее 4SH, в стеснённых местах проще прокладывать.
Комбайны работают в поле, гидравлика под пульсациями, места для монтажа мало. Нужны были компактные рукава с хорошим ресурсом. Technocrimp предложили R15 — под давление до 350 бар, меньше наружный диаметр чем у 4SH. Подбор по диаметру и резьбе сделали за день. За сезон — ни одного разрыва. Удобно, что можно заказать готовые сборки.
Нужен подбор под вашу задачу? Пришлите фото маркировки — подберём серию и соединение.
Проверьте перед монтажом: из‑за этих ошибок чаще всего появляются течи, перетирания и быстрый износ.
Приводит к ускоренному износу и повреждениям. Прокладывайте с плавным изгибом, используйте угловые фитинги.
Работа на кручение снижает ресурс. Следите за прокладкой и ориентацией рукава при монтаже.
Частая причина «потеет/течёт». Сверяйте тип соединения (конус/плоскость/кольцо).
Неправильная матрица/режим обжима вызывает течи и повреждения. Соблюдайте техкарту или заказывайте сборку.
В местах контакта с рамой/кромками нужна защита и фиксация трассы.
На подвижных узлах без запаса рукав постоянно нагружен. Дайте запас под ход и вибрации.
Не уверены в подборе? Пришлите фото маркировки или соединения
Типовые сферы использования серии R15.
мастерские на колёсах / выездной ремонт / ЗИП
Компактность и вес для выездного сервиса — меньше наружный диаметр, проще прокладка и замена.
подъёмные цилиндры / поворотные механизмы / выдвижные секции
Габариты и гибкость трассы при давлении до 350 бар — спиральное армирование в компактном исполнении.
мини-экскаваторы / погрузчики / компактные краны
Меньший наружный диаметр упрощает прокладку в стеснённых условиях при импульсных нагрузках.
ремонтные посты / полевые комплекты
Импульсная стойкость при ограниченном пространстве — быстрая замена без тяжёлого оборудования.
парк погрузчиков / логистические центры
Предсказуемый ресурс и доступность на замену — меньше вес для складского запаса.
гидростанции / насосы / распределители
Совместимость со средой при сохранении импульсной стойкости — компактная альтернатива 4SH.
Для тяжёлых условий рекомендуем:
Проблема → Решение → Результат. Реальные примеры оптимизации гидросистем.
Парк экскаваторов и самосвалов работал в режиме 24/7 на абразивной среде.
Проблема: Недорогие рукава часто рвались на стрелах экскаваторов: аварийные простои и внеплановые выезды сервиса.
Решение: Провели аудит линий, перевели критичные узлы на 4SH/R15, унифицировали фитинги, добавили маркировку сборок и регламент замены.
До: 19
После: 12
До: 78
После: 51
Период: июнь-август 2025, по журналам ремонтных заявок клиента.
Линии прессов и гидростанций с непрерывным циклом и жесткими требованиями к стабильности.
Проблема: На прессовых линиях были утечки и нестабильное давление из-за неунифицированных соединений.
Решение: Собрали карту узлов, заменили сборки на единый стандарт, внедрили комплект ЗИП на складе и контроль момента затяжки.
До: 126
После: 98
До: 34
После: 24
Период: Q3 2025, по отчетам службы главного механика.
Техника работала в поле при пыли, грязи и заметных перепадах температур между сменами.
Проблема: В период посевной возникали частые отказы в гидролиниях из-за перепадов температур и пыли.
Решение: Подобрали морозостойкие серии рукавов, усилили защиту трасс от истирания и подготовили наборы быстрой замены в поле.
До: 27
После: 20
До: 540
После: 442
Период: апрель-октябрь 2025, по сервисным ведомостям клиента.
4 шага: давление → температура → диаметр → соединения.
Ответы на вопросы по компактным рукавам стандарта R15.
